稠油输送管道内嵌牺牲阳极材料的选择

稠油是黏度较高，密度较大的原油。因稠油黏度较高，在输送过程中需要加热，并采取保温措施，这使得管体温度较高，钢制管材腐蚀加剧。由于防护保温层的屏蔽作用，目前常用的外加电流阴极保护技术无法对其实现有效保护[1-7]。因此，改进稠油输送管道的阴极保护技术显得尤为重要。

常用的稠油输送管道阴极保护技术改进措施主要有三种：① 使用固体电解质以实现外加电流阴极保护，但该方法施工维修程序复杂、成本高，在长距离管线上的适用性较差，仅适用于短距离管段的腐蚀防护(如穿越管线套管内的管道防护)；② 喷涂牺牲阳极涂层，然而涂层质量难以控制，使用寿命较短，价格较高；③ 直接将牺牲阳极安装在保温层内，该方法可对进水后的保温管线进行阴极保护，适合安装在保温层内的牺牲阳极包括带状阳极和片状阳极，带状阳极可沿管线轴向铺设，保护距离长[8-10]。受到油井套管使用的手镯式牺牲阳极的启发，本工作拟通过将牺牲阳极安装在保温层内对稠油输送管道进行防护。目前，常用的牺牲阳极材料有铝合金、锌合金和镁合金三大类。由于镁阳极电流效率低，消耗快，且容易析氢和诱发火花，不适合作为高温稠油输送管道保温层下长寿命牺牲阳极。因此，选择铝合金阳极和锌合金阳极，通过腐蚀试验、恒电流加速试验以及耦合性能试验等，综合探讨不同阳极材料在高温条件下的适用性，以期筛选出适合保护稠油输送管道的阳极材料。

1 试验

1.1 试验材料及试验条件

试验用铝合金阳极为Al-Zn-In系，锌合金阳极为Zn-Al-Cd系，化学成分见表1和表2。管线钢为T/S-52K钢，化学成分见表3。试验介质为模拟稠油管道服役环境的土壤溶液，化学成分见表4。试验温度分别为20，50，80 ℃。

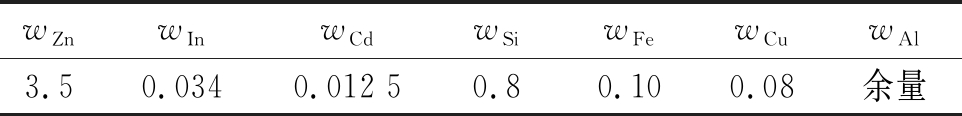

表1 铝合金阳极的化学成分
Tab. 1 Chemical composition of aluminum alloy anode %

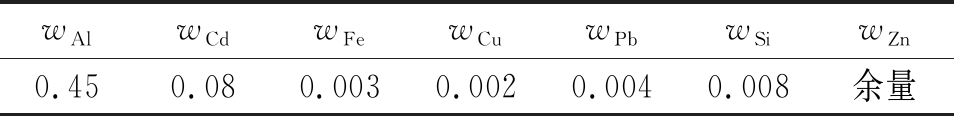

表2 锌合金阳极的化学成分
Tab. 2 Chemical composition of zinc alloy anode %

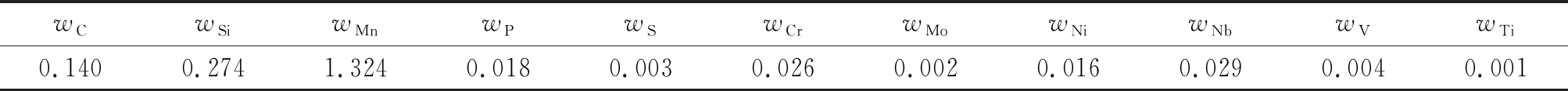

表3 T/S-52K钢试样的化学成分
Tab. 3 Chemical composition of T/S-52K steel sample

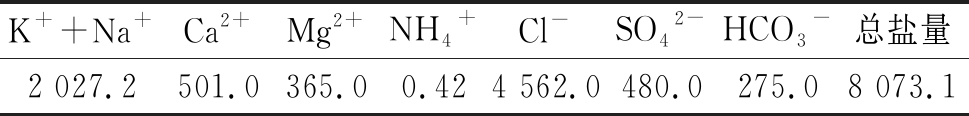

表4 土壤溶液的化学成分
Tab. 4 Chemical composition of the soil solution mg/kg

1.2 试验方法

1.2.1 腐蚀试验

将两种阳极试样加工成尺寸为50 mm×10 mm×3 mm的挂片试样。试验前采用砂纸(400～1 500号)逐级打磨试样表面后，用蒸馏水清洗，再用无水乙醇去除表面的油污，随后及时将试样放入烘箱，烘干30 min，烘箱温度为105±2 ℃，取出后尽快放入干燥器内，将阳极挂片自然冷却至室温后进行第一次称量。然后重复烘烤、称量步骤，直至两次称量结果差值小于0.4 mg，取两次称量结果的平均值为阳极挂片的试验前质量。将装有土壤溶液的锥形瓶放入恒温水浴中，水浴温度分别为20，50，80 ℃，将阳极试样置于土壤溶液中7 d进行腐蚀浸泡试验，试验结束后将试样取出，去除表面腐蚀产物，干燥后称量，参照式(1)计算试样的均匀腐蚀速率(vcorr)。

(1)

式中：vcorr为均匀腐蚀速率，mm/a；m0和m1分别为试验前后试样的质量，g；S为试样的总面积，cm2；t为试验时间，h；ρ为试样的密度，g/cm3。

1.2.2 恒电流加速试验

根据GB/T 17848-1999《牺牲阳极电化学性能试验方法》，对铝阳极和锌阳极进行电化学性能测试。铝阳极试样尺寸为φ28 mm×16 mm，锌阳极试样尺寸为φ50 mm×9 mm。电化学性能测试采用Corrtest310H电化学工作站，辅助电极和参比电极分别采用铂金片状电极和饱和甘汞电极(SCE)。试验结束后，计算阳极实际电容量、电流效率以及消耗率，并对阳极表面腐蚀形貌进行观察。

1.2.3 耦合性能试验

耦合性能测试采用Corrtest310H电化学工作站，使用尺寸为φ15 mm×3 mm的圆形试样，将导线焊接在试样一个端面，用环氧树脂和截取的PVC管对试样进行密封并使其固化，保留一个工作面积为1.75 cm2的圆形工作面，用水砂纸(400～1 500号)逐级打磨试样工作面，最后依次用蒸馏水、丙酮、无水乙醇清洗去油脱水，冷风吹干待用。管线钢试样工作面积为30 cm2，阳极与阴极面积之比为1∶17。工作电极与阳极试样连接，参比电极采用饱和甘汞电极，将铝阳极、锌阳极分别与管线钢试样用导线连接，接地线与管线钢试样连接，测定阳极耦合电位和耦合电流。

2 结果与讨论

2.1 腐蚀试验

由图1可见：随着土壤溶液温度的升高，两种阳极试样的腐蚀速率均增大，当温度为20 ℃和50 ℃时，两种阳极试样的均匀腐蚀速率均较小且相差不大；当温度升至80 ℃，锌阳极试样的均匀腐蚀速率为0.326 6 mm/a，而铝阳极试样的仅为0.179 3 mm/a。这说明铝合金适合作为管道内嵌牺牲阳极材料。

图1 两种阳极试样在不同温度试验溶液中浸泡7 d后的腐蚀速率
Fig. 1 Corrosion rates of two anode samples immersed in test solutions at different temperatures for 7 days

由图2可见，在80 ℃试验溶液中腐蚀7 d后，铝合金表面腐蚀均匀，且由图3(a)可见其未出现晶间腐蚀，说明铝合金阳极在高温条件下，其生成的钝化膜阻隔了Zn和In等活化元素及其“溶解-再沉积”的过程，进而使活化作用减弱。此外，根据热力学规律，铝合金在高温下也更易钝化，这一结果也说明铝阳极在高温下钝化反应更明显[11]。许多研究表明合金的耐蚀性与晶界的状态密切相关[12]，由图3可见，温度达到80 ℃时，锌合金表面发生晶间腐蚀，试样表面明显粗糙，颜色加深，腐蚀程度加剧，并且由图3(b)也可以发现其晶间腐蚀，表明铝合金阳极在高温环境中的使用性能更好。

2.2 恒电流加速试验

由图4可见：随着温度的升高，铝阳极和锌阳极的工作电位均正移，且在测试温度范围内，铝阳极的工作电位均低于GB/T 21448-2017标准要求的最小保护电位(20 ℃时：-0.777 V；50 ℃时：-0.825 V；80 ℃时：-0.881 V。锌阳极在20 ℃和50 ℃时的工作电位满足标准要求，但温度升至80 ℃，其工作电位为-0.878 V)，高于最小保护电位，不能满足标准要求。由图5可见：两种阳极试样在不同温度条件下，均以均匀溶解为主，未出现局部溶解显现。随着温度的升高，两种阳极试样表面腐蚀加剧。相较于锌阳极，铝阳极试样表面随着温度上升腐蚀更为严重。这说明锌阳极电位随温度升高而正移，与上述工作电位结论吻合，说明锌阳极表面覆盖层结构发生了变化，当温度超过55～60 ℃时，锌阳极表面覆盖层中Zn(OH)2变为ZnO，后者具有电子导电性，使锌阳极电位随温度升高而正移[13-15]。

由图4还可见：随着温度的升高，两种阳极的实际电容量以及电流效率均呈减小趋势，这表明温度升高，阳极的使用时间减少，寿命降低。三种温度条件下，铝阳极的消耗率更低，表明铝阳极的使用时间更长。目前使用微电偶模型来阐述牺牲阳极消耗率高的原因，但当材料发生晶间腐蚀时，仅用微电偶模型解释就不够完整[16-18]。由图3可知，锌阳极在80 ℃时发生晶间腐蚀，晶间腐蚀引起晶粒脱落，锌阳极基体无法分解为离子提供保护电流，白白浪费材料。该结果表明铝阳极在高温环境中使用的时间更长。

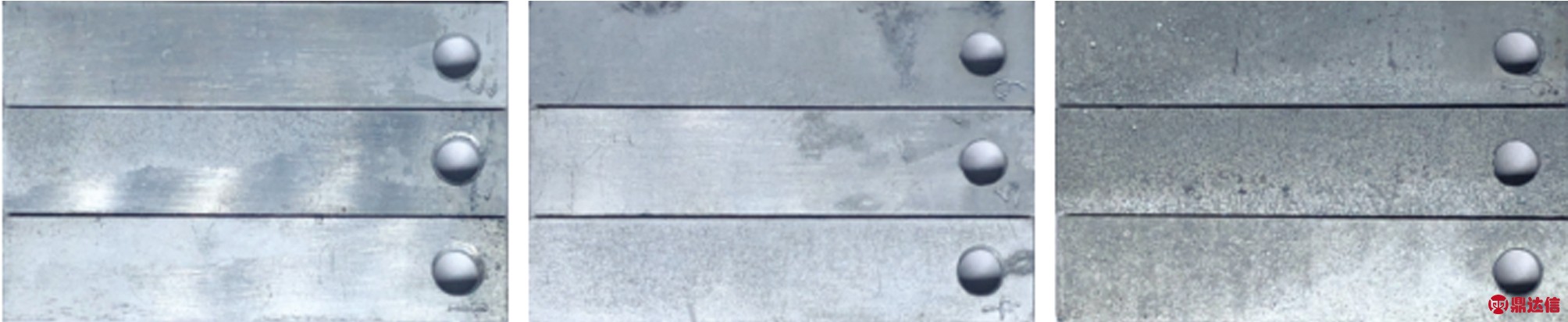

(a) 铝合金,20 ℃ (b) 铝合金,50 ℃ (c) 铝合金,80℃

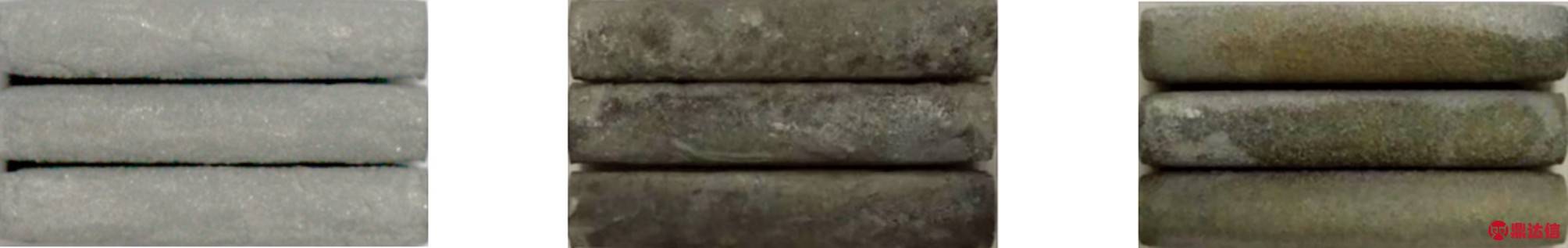

(d) 锌合金,20 ℃ (e) 锌合金,50 ℃ (f) 锌合金,80℃
图2 两种阳极试样在不同温度试验溶液中浸泡7 d后的表面宏观形貌
Fig. 2 Surface macro morphology of aluminum anode samples (a,b,c) and zinc anode samples (d,e,f) immersed in test solution at different temperatures for 7 days

(a) 铝合金

(b) 锌合金

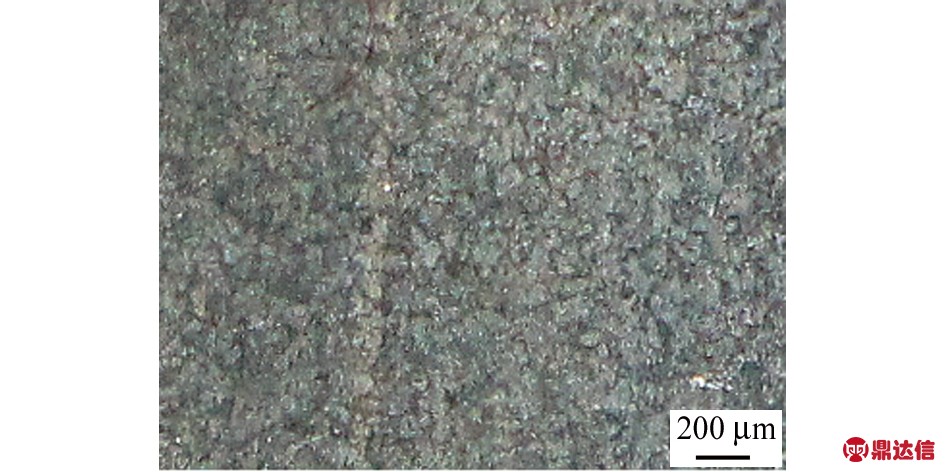

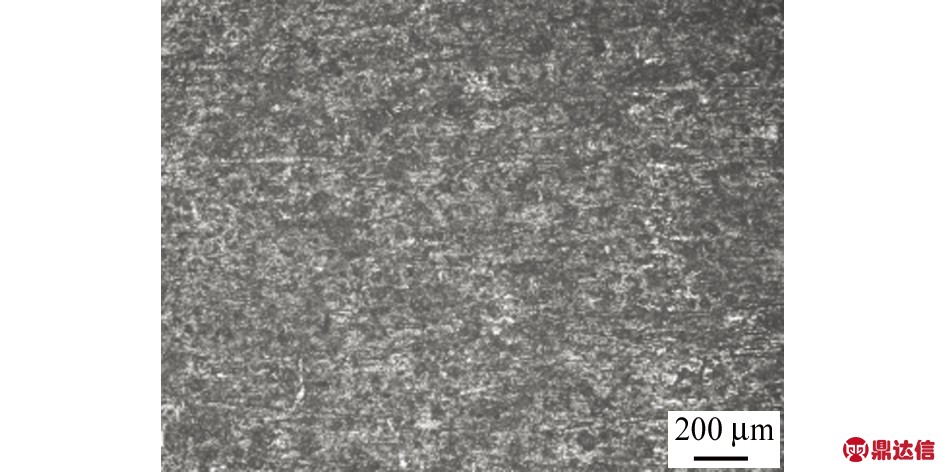

图3 两种阳极试样在80 ℃试验溶液中腐蚀7 d后的表面微观形貌
Fig. 3 Surface micromorphology of Al alloy (a) and Zn alloy (b) samples after corrosion in 80 ℃ test solution for 7 days

2.3 耦合性能试验测试结果分析与讨论

由图6可见：当温度为20，50,80 ℃时，铝阳极与管线钢的耦合电位分别为-1.109 V，-1.095 V和-1.054 V，锌阳极与管线钢的耦合电位分别为-1.045 V，-1.020 V和-1.013 V，铝阳极与管线钢的耦合电位比锌阳极的更负。由图7可见：当温度为20，50,80 ℃时，铝阳极与管线的钢耦合电流分别为0.425，0.263,0.25 6 mA，锌阳极与管线钢的耦合电流分别为1.000，0.225,0.168 mA。综合对比发现，在80 ℃高温条件下，铝阳极与管线钢的耦合电位更负，耦合电流更大，表明铝阳极更适合高温稠油输油管道服役环境。这是因为在高温条件下，铝合金表面会生成一层致密的钝化膜，阻碍腐蚀阴离子(如Cl-、SO42-等)的进入，进而减缓腐蚀进程，致使耦合电位发生负移。并且耦合阴极金属表面的还原反应仅仅发生在钝化膜的薄弱处，增大了活性点的数量，使得耦合电流变大[19]。

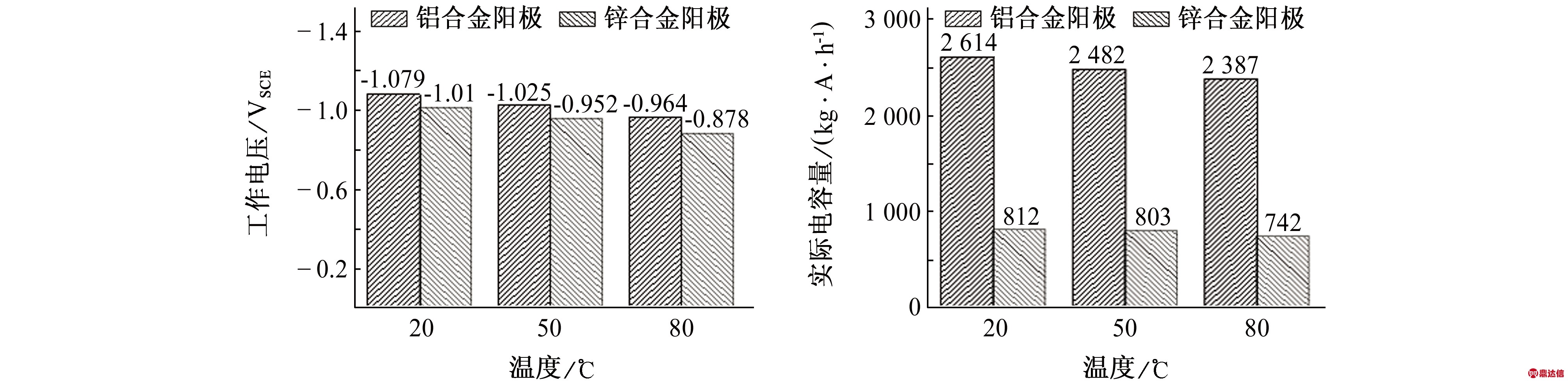

(a) 工作电位 (b) 实际电容量

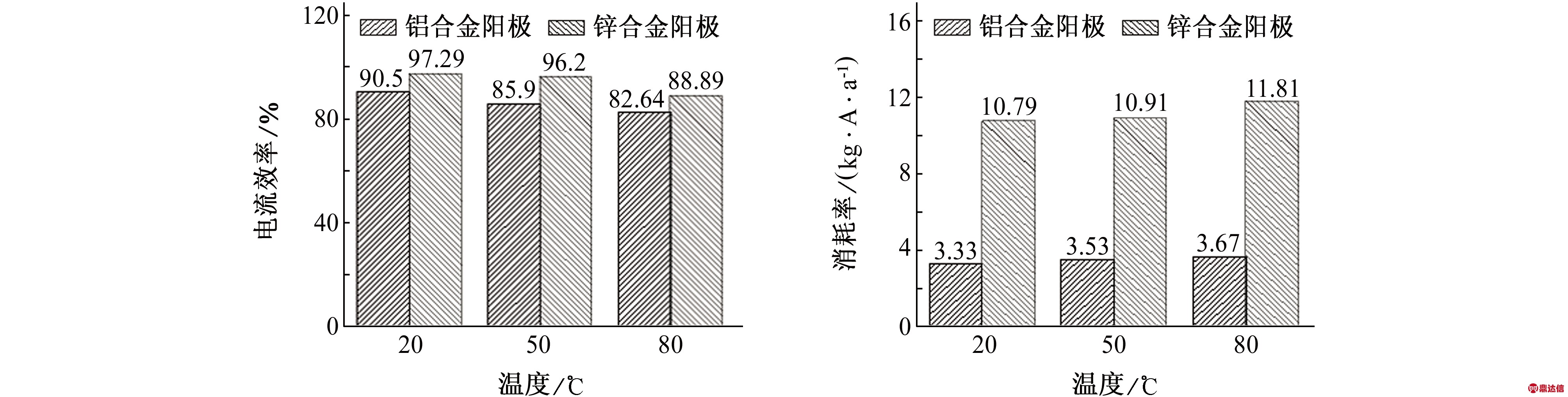

(c) 电流效率 (d) 消耗率
图4 不同温度条件下，两种阳极的恒电流加速试验结果
Fig. 4 Constant current acceleration test results of two anodes under different temperature conditions: (a) working potential; (b) actual capacitance; (c) current efficiency; (d) consumption rate

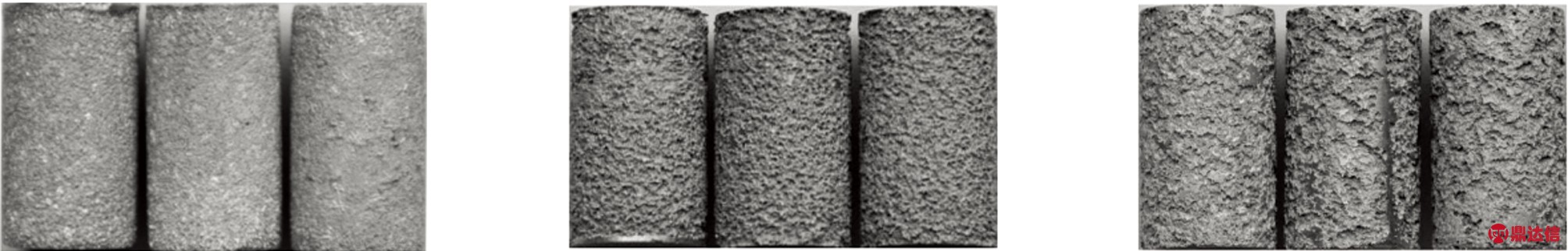

(a) 20 ℃铝合金 (b) 50 ℃铝合金 (c) 80 ℃铝合金

(d) 20 ℃锌合金 (e) 50 ℃锌合金 (f) 80 ℃锌合金
图5 不同温度条件下，两种阳极试样经恒电流加速试验后的表面宏观腐蚀形貌
Fig. 5 Under different temperature conditions, surface macro corrosion morphology of aluminum anode samples (a,b,c) and zinc anode samples (d,e,f) after constant current acceleration test

(a) 铝合金 (b) 锌合金

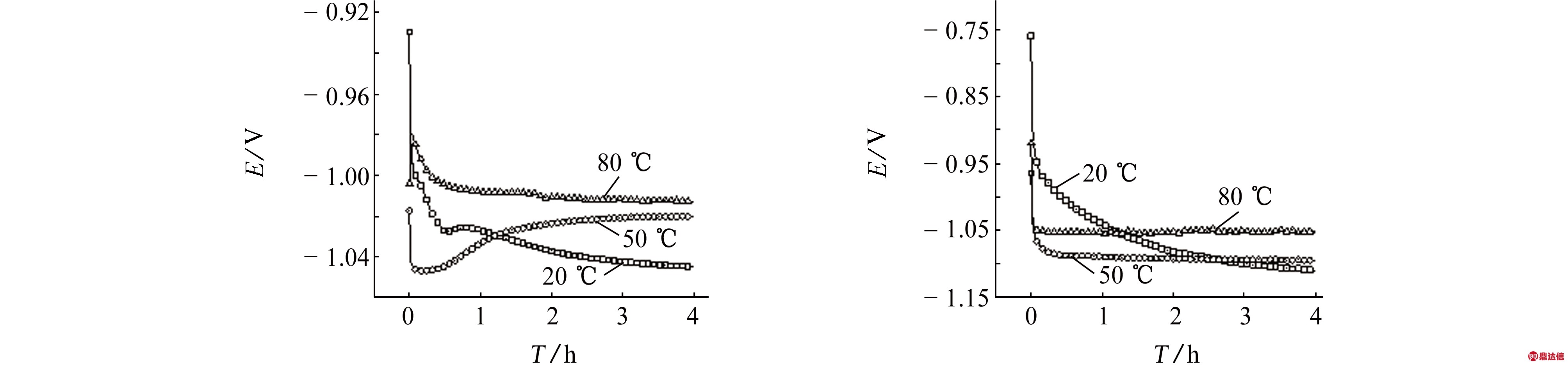

图6 不同温度下的耦合电位测试曲线
Fig. 6 Coupling potential test curves at different temperatures: (a) aluminium alloy; (b) zinc alloy

(a) 铝合金阳极 (b) 锌合金阳极

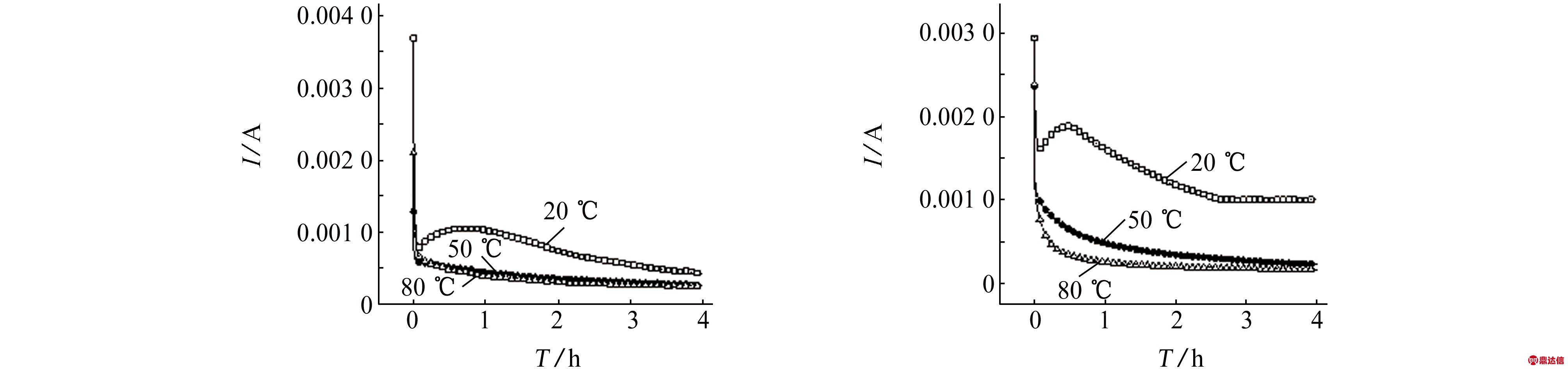

图7 不同温度下耦合电流测试曲线
Fig. 7 Coupling current test curves at different temperatures: (a) aluminium alloy; (b) zinc alloy

3 结论

(1) 随温度升高，铝阳极和锌阳极的腐蚀速率均增大，较低温度下(20 ℃和50 ℃)，两种阳极的均匀腐蚀速率相差不大，但当温度达到80 ℃时，锌阳极的均匀腐蚀速率明显高于铝阳极的，并且发生晶间腐蚀。

(2) 锌阳极在80 ℃高温条件下，工作电位高于最小保护电位，不满足GB/T 21448-2017标准要求，无法提供有效阴极保护。铝金阳极在测试温度范围内的工作电位均符合标准，而且消耗率更小，使用时间更长。

(3) 在测试温度范围内，铝阳极与T/S-52K管线钢的耦合电位比锌阳极的更负，而且在80 ℃高温度条件下，铝阳极与管线钢的耦合电流更大，阴极保护作用更显著。

(4) 综合两种阳极材料自腐蚀性能，电化学性能和耦和性能，铝合金更适合作为高温稠油输送管道的牺牲阳极材料。
