关键词：窥器；清洗架；研制
阴道扩张器简称窥器。是妇科检查及妇科手术常用器械。消毒供应中心采用机械清洗法清洗窥器时，一般是将窥器平放于清洗篮筐中进行清洗，由于窥器的形状特殊、结构复杂，在清洗过程中不能使窥器的各个部位与水流、清洗液充分接触，从而影响窥器的清洗质量。为了解决这一问题，笔者研制了一种窥器清洗架，实现了清洗过程中窥器的各个部位均能与水流、清洗液充分接触，提高清洗质量。现介绍如下。
1 材料与结构
窥器清洗架全部采用不锈钢材料制作。包括边框、多个连接梁、多个窥器承载环三部分。窥器承载环沿平行于边框方向分布、环内设有支撑片；每个窥器承载环由连接梁固定连接，多个连接梁固定连接于所述边框内。因窥器包括鸭嘴和鸟嘴两种形状，根据其结构上的差异，窥器清洗架每两行窥器承载环规格相同，间距不同，摆放鸟嘴形窥器承载环的间距大于摆放鸭嘴形窥器承载环的间距。见图1。窥器承载环直径为48 mm，支撑片长度为40 mm、宽8 mm；装载鸟嘴形窥器承载环的间距为100 mm,装载鸭嘴形窥器承载环的间距为70 mm；上下两层清洗架间距为200 mm。

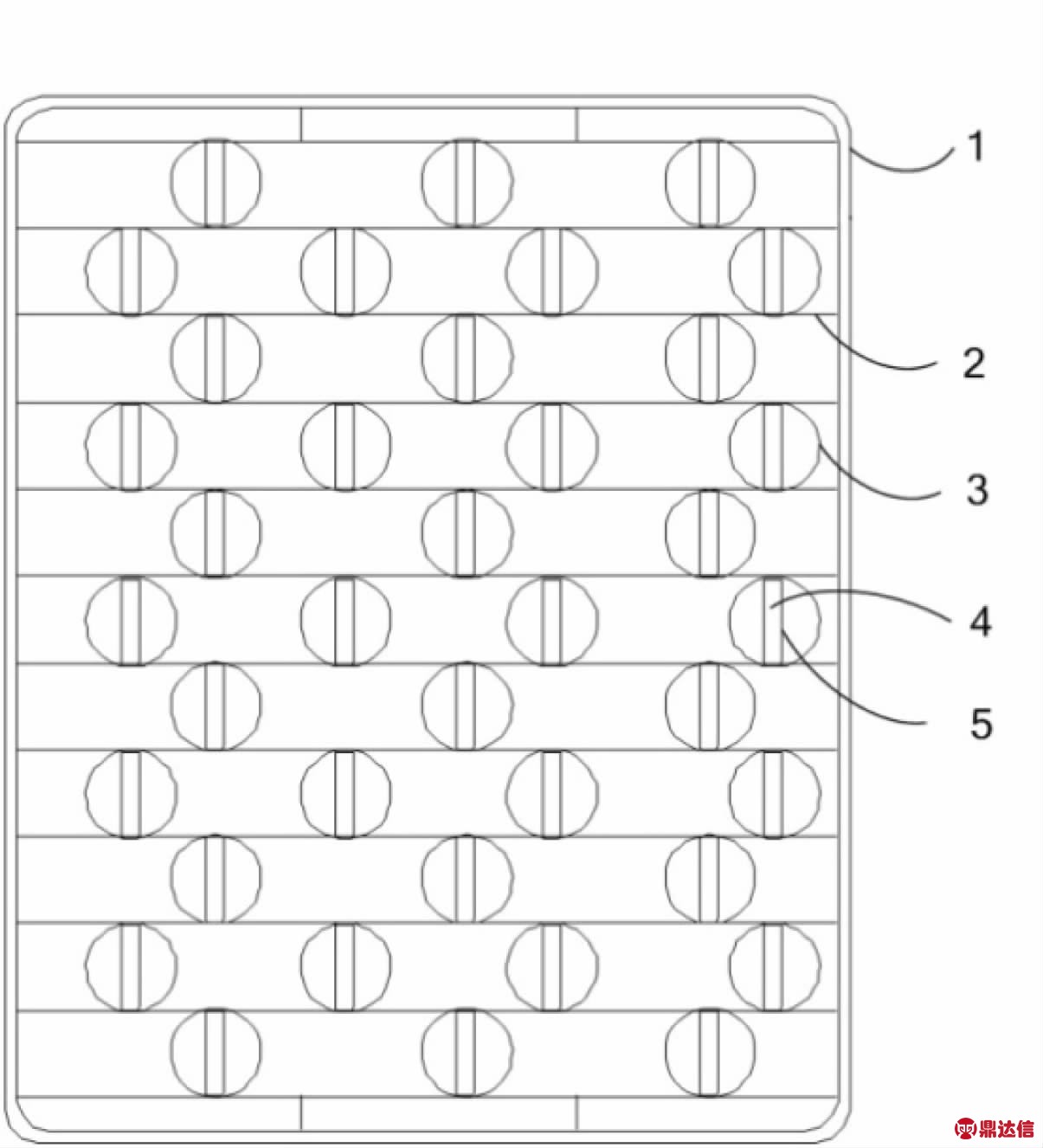

图1 窥器清洗架示意图
1.边框 2.连接梁 3.窥器承载环 4-5.支撑片
2 使用方法
清洗时将鸟嘴形窥器装载于窥器承载环间距大的一行，鸭嘴形窥器装载于窥器承载环间距小的一行，手持窥器手炳，将窥器两叶片插入窥器承载环内、两叶片分开，架在支撑片上，手柄朝向一侧。
3 优点
3.1 操作简便、码放整齐美观 装载时，手持窥器手柄，直接将窥器两叶片插入窥器承载环内、两叶片分开，架在支撑片上。
3.2 降低返洗率 采用窥器清洗架清洗窥器，能使窥器的两个叶片分开，且垂直于清洗架，这与现有技术中将窥器平放于清洗架相比，此种装载方式使窥器在清洗过程中两个叶片内、外面及其它部位均能与水流、清洗液充分接触，窥器的返洗率由原来的38%下降低至5%以下，从而提高了窥器的清洗质量。
3.3 装载量增加 窥器清洗架是将窥器直接、垂直码放于清洗架上，每层可码放38个窥器；现有清洗架是将窥器平放于清洗篮筐中，每筐码放6个窥器，每层只能放置两个清洗篮筐。窥器清洗架比现有的清洗架每层多清洗26个窥器，节省空间，大大增加了窥器清洗量。
3.4 清洗过程中窥器的形态保持不改变 在清洗过程中不会因巨大的水流冲击力而改变窥器装载时的形态，保证清洗质量。
3.5 一架多用 窥器清洗架不仅用于窥器的清洗，还可作为普通清洗架使用，装载清洗篮筐或器械盒清洗其它器械，如止血钳、镊子、剪刀、手术器械等，提高清洗架的利用率。
